一级片久久一级片久久久久,精品色片网址大全,大荫蒂高潮视频,国产在线更新,五月丁香伊人,美女自慰一级a,国产成版人视频网站免费下

會員登陸 賬號： 密碼：
湖北木之君工程材料有限公司
公司地址：湖北省鄂州市鄂城區(qū)吳楚大道輕工路16號
聯(lián)系人：
杜總：18507315886
李總：18971993755
傳真：0711-3611588
電話：0711-3612788
項目技術(shù)標準
　　湖北木之君科技有限公司高速鐵路維修工程隊在無砟軌道水泥乳化瀝青砂漿充填層離縫傷損修補、軌道板間寬窄接縫混凝土與軌道板離縫傷損修補、路基沉降的軌道板抬升、軌道板植筋、伸縮縫嵌縫材料灌注施工等工程維修具有豐富的經(jīng)驗、過硬的實力，已在京滬高鐵、合蚌客運專線、大西客運專線永濟北站、杭長客運專線、寧杭客運專線、滬杭客運專線等線路完成板式無砟軌道各項修補工程及重大險情搶險施工。

表1.CRTSⅡ型板式無砟軌道水泥乳化瀝青砂漿充填層離縫傷損等級判定標準（mm>）


傷損部位		 傷損形式 判定項目 評定等級 備  注
Ⅰ Ⅱ Ⅲ
水泥乳化瀝青砂漿充填層 離  縫 寬  度 0.5 1.0 1.5

掉塊、缺損或剝落應(yīng)適時修補
深  度 20～50 50～100 ≥100
對角長度 20～30 30～50 ≥50

表2.CARS-A型雙組份低粘度灌漿樹脂的技術(shù)指標

序 號 檢測項目 單 位 指標要求 檢測方法
1

粘    度

 mPa·s ≤100 GB/T 2794
2

凝膠時間

 min ≤30 GB/T 7193
3

拉伸強度

 MPa ≥6（2h）
≥10（24h）
≥15（7d）		 GB/T 2567
4

抗壓強度

 MPa ≥15（2h）
≥20（24h）
≥30（7d）		 JC/T 1041
5

斷裂伸長率（7d）

 % ≥2 GB/T 2567
6

收 縮 率（7d）

 % ≤2

通過測量液態(tài)密度（GB/T13354）和成型硬化物的密度（GB/T1033.1），計算得出
7

粘結(jié)強度（7d）

 MPa ≥3 JC/T 1041
注：1. GB/T 2794《膠粘劑粘度的測定》
　　2. GB/T 7193《不飽和聚酯樹脂試驗方法》
　　3. GB/T 2567 《樹脂澆鑄體性能試驗方法》
　　4. JC/T 1041《混凝土裂縫用環(huán)氧樹脂灌漿材料》
　　5. GB/T 13354《液態(tài)膠粘劑密度的測定方法 重量杯法》
　　6. GB/T 1033.1《塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法》

無砟軌道用CARS-A型雙組份低粘度灌漿樹脂，專用于高速鐵路無砟軌道裂縫及離縫的修補，有以下的特點：
（1） 固化時間快，可以在較短的天窗時間內(nèi)完成修補，不影響行車；
（2） 具有較好的環(huán)境適應(yīng)性，可以在較低的溫度及潮濕環(huán)境中固化；
（3） 具有較高的粘接強度、抗拉強度和抗壓強度，可以對結(jié)構(gòu)起到較好的補強作用。

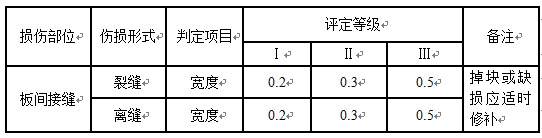

 表3.CRTS>Ⅱ型板式無砟軌道軌道板間連接處離縫傷損等級判定標準（mm）

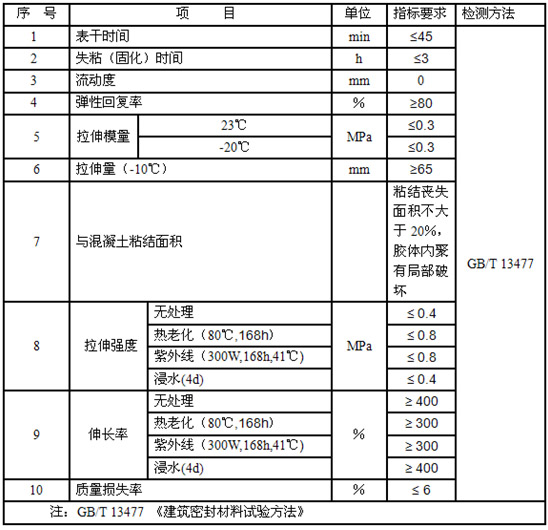

表4.寬接縫混凝土與軌道板離縫修補材料性能要求

表5.CRTSⅡ型板式無砟軌道軌道板裂縫（紋）損傷等級判定標準（mm）

傷損部位 傷損形式 判定項目 評定等級 備注
Ⅱ Ⅲ

掉塊或缺損應(yīng)適時修補
軌道板傷損 裂縫 寬度 0.3 0.5

表6. CARS-C 型低粘度樹脂材料技術(shù)指標

序號 檢測項目 單位 指標要求 檢測方法
1 粘度 mPa·s ≤50 GB/T 2794
凝膠時間 min ≤30 GB/T 7193
2 拉伸強度 MPa ≥6 （2h） GB/T 2567
≥14（24h）
≥20（7d）
3 抗壓強度 MPa ≥10（2h） JC/T 1041
≥20（24h）
≥30（7d）
4 斷裂伸長率（7d） % ≥2 GB/T 2567
5 收縮率（7d） % ≤2 通過測量液態(tài)密度（GB/T 13354）和成型硬化物的密度（GB/T 1033.1），計算得出
6 粘結(jié)強度（7d） MPa ≥5 JC/T 1041
注：1. GB/T 2794《膠粘劑粘度的測定》
　　2. GB/T 7193《不飽和聚酯樹脂試驗方法》
　　3. GB/T 2567《樹脂澆鑄體性能試驗方法》
　　4. JC/T 1041《混凝土裂縫用環(huán)氧樹脂灌漿材料》
　　5. GB/T 13354《液態(tài)膠粘劑密度的測定方法重量杯法》
　　6. GB/T 1033.1《塑料非泡沫塑料密度的測定第 1 部分：浸漬法、液體比重瓶法和滴定法》

無砟軌道用CARS-C型雙組份低粘度樹脂材料，專用于高速鐵路無砟軌道軌道板裂縫（紋）修補，有以下的特點：
（1） 極低的粘度及表面張力，可以滲透到細小的裂縫中；
（2） 固化速度快，修補效率高，可以在較短的時間內(nèi)完成修補，并達到通車要求；
（3） 具有較好的環(huán)境適應(yīng)性，可以在較低的溫度及潮濕環(huán)境中固化；
（4） 具有較高的粘結(jié)強度、抗拉強度和抗壓強度，可以對結(jié)構(gòu)起到較好的補強作用。
